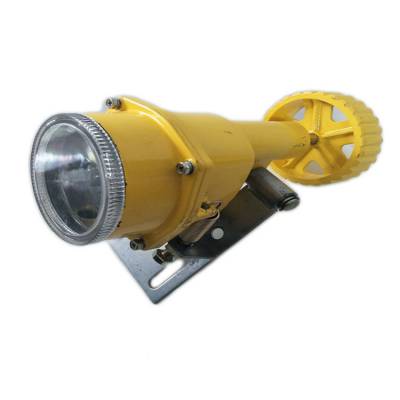

XLDH-F-I速度打滑傳感器220VAC

概述：XLDH-F-I速度檢測器，又叫打滑開關、打滑檢測器、皮帶打滑保護裝置、打滑檢測儀，主要用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰?yán)重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

XLDH-F-I速度打滑傳感器220VAC

產品簡介

供應XLDH-F-I速度打滑開關、速度傳感器，220VAC用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

XLDH-F-I速度打滑傳感器220VAC

工作原理：

速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。



供應XLDH-F-I速度打滑開關、速度傳感器，220VAC技術參數

1：環境溫度-40~+50°C

2：大氣壓力80~110

3：工作電壓AC110~240V

4：檢測范圍10~9999轉/分



XLDH-F-I速度檢測器結構特點

1：非接觸式，無易損原件，使用壽命長；

2：高，密封性好，可防水、放塵，防凝露；

3：高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處理，耐腐蝕性強；

5：一體式設計，安裝方便，實用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差小；

7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8：高精度4~20mA 模擬量輸出

9：輕、重報警雙開關量輸出

10：采用高接點容量繼電器輸出



XLDH-F-I速度檢測器是湖北卓信研發的皮帶輸送機上一種非接觸式智能皮帶打滑檢測設備，它能夠及時檢測出皮帶輸送機的打滑故障，并發出報警信號，具有工作穩定性強，高等特點，可廣泛用于各種帶式皮帶運輸系統。



XLDH-F-I速度檢測器安裝說明：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求：

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）



XLDH-I防爆打滑開關簡介：

XLDH-I防爆打滑開關主要特點：

1、智能型，一體化結構，免設置、調試，安裝簡單。普通旋轉探測器時反應快。

2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。

3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。

4、DH-A型打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以內的接觸器。

5、配有狀態指示。設備正常運行時，指示燈“閃爍”；慢轉或停機時，指示燈“亮



XLDH-I防爆打滑開關工作原理

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。

本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。



XLDH-I防爆打滑開關產品說明:

皮帶打滑檢測裝置、打滑開關，打滑檢測器，欠速開關，速度檢測器、皮帶失速監控器。打滑檢測裝置、打滑檢測器、打滑開關用于對輸送機進行線性檢測的新型裝置,對帶速進行實時檢測.已廣泛用于輸送系統中的膠帶上,為膠帶機的安全運行提供了可靠的檢測手段

1、檢測模式：非接觸式；

2、適應檢測帶速：0∽9.99米/秒；

3、可檢測速度打滑率：0∽***；

4、速度測量誤差：<0.1米/秒；

5、繼電器運行壽命：10萬次；

6、觸點容量：AC220V 3A；

7、供電電壓：AC220V 50Hz；

8、使用環境溫度：-25°+65℃

9、轉速顯示范圍：0∽9.99米/秒；

10、傳感器：；

XLDH-I防爆打滑開關（又名欠速開關、低速開關、打滑檢測裝置），是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關，在國內具有水平。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號?？蔀橛嬎銠C及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。帶速每秒1.25—2.5M/S，重量 5.8公斤。

XLDH-I防爆打滑開關安裝說明：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求：

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）

注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈



XLDH-I防爆打滑開關結構特性：

1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。

2.由于控制部份采用CMOS電路，溫度適應性能較好。

1、工作電源：AC220V 頻率 50-60Hz

2、溫度范圍：-20℃～+70℃

3、啟動延時：約10秒鐘

4、觸點容量：240V/AC,3A,輸出值一組常開,一組常閉

5、轉速: 30-100轉/分.



XLDH-I防爆打滑開關主要技術參數

a.工作電壓 AC 220V/380V±10% 50Hz

b.輸入信號 10mV～10V

c.測速范圍 1.25m/s 1.6m/s 2.5m/s

d.整機功耗<15W

e.觸點容量 AC 380V 2A

工作電壓：AC220V,檢測速度范圍:0.1~9.9米/秒,打滑率設定范圍:20-30%



供應XLDH-F-I速度打滑開關、速度傳感器，220VAC

打滑開關型號：

XLDH-I、XLDH-II、XLDH-III、ZGDH-III 、SMS-PXK-BI、

SMS-BI、DH-Ⅲ、SDJK-I、SDJK-II、SJ-1、XLDH-F-I、

XLDH-F-II、XLDH-F-III、DH-S、JYB/RDC-C、DH-SA、

XLDH-F-A、XLDH-F-S 、DHJY-II、KBJ-220Y、JH-DH-I、

JH-DH-II、JH-DH-III、JHQS-I、JHQS-II、JHQS-III、

DH-I、DH-II、DH-III 、DH-1、DH-2、DH-3、DH-111、

XLDH-111、YHDH-1、YHDH-2、YHDH-3、YHDH-I、YHDH-II、

YHDH-III、SJK-1、SJK-II、XL-SJ-I、RH60-JC、HQSD-A、

HQSD-B、KG5007A、KG5007D、DH01E-1-TH、DH02E-1-TH、

DH03E-1-TH、DH01E-1-W、DH02E-1-W、DH03E-1-W 、YHSJ-I、

YHSJ-II、XDH-HL、QSDH-I、QSDH-II、QSDH-III、HRQS-I、

HRQS-II、HRQS-III、YHSJ-J、JDK-1、JDK-2、BDS2A、
